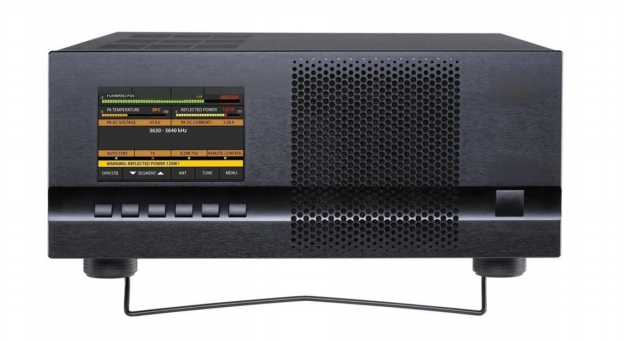

通用型短波固态1000瓦功放

技术指标

1. 工作频段

- 标准：1.6MHz～30MHz（全短波）

2. 输出功率（1000W级）

- 峰包功率 PEP：1000W ± 0.5dB（950～1050W）

- 连续载波功率（CW/FM）：≥800W

- 平均功率（SSB）：≥500～600W

3. 增益与输入

- 功率增益：≥60dB（典型 60～65dB）

- 增益调节：≥20dB（步进 1dB 或 10%）

- 输入电平：0～15dBm（1～32W）

- 输入阻抗：50Ω 不平衡

- 输入驻波 VSWR：≤1.3～1.5:1

4. 线性与失真（关键）

- 三阶互调（双音）：≤-30～-35dBc（1kW PEP）

- 谐波抑制：≤-60dBc（全段）

- 杂散发射：≤-60～-70dBc

- 增益平坦度：±1dB（1.6～30MHz）

5. 输出与匹配

- 输出阻抗：50Ω 不平衡

- 输出驻波 VSWR：≤1.5:1（额定功率）

- 失配耐受：VSWR≤2.5:1 满功率；2.5～4:1 降功率；≥4:1 保护

6. 效率与供电

- 功率附加效率 PAE：≥50～65%（AB类）

- 直流供电：DC 28V（26～32V）

- 工作电流：SSB 约 30A；数据/CW 约 60～70A

- 交流：220V±10% / 110V 可选，3kVA 左右

7. 保护功能

- 过激励、过温、过压、欠压、过流、驻波保护

- 响应时间：<10μs～1ms

- 收发切换：自动收发转换

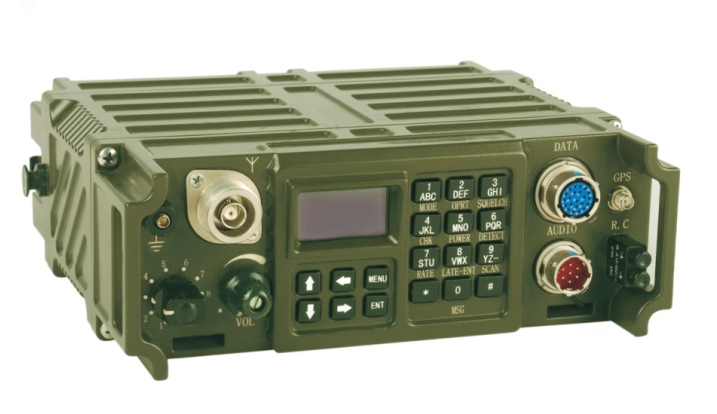

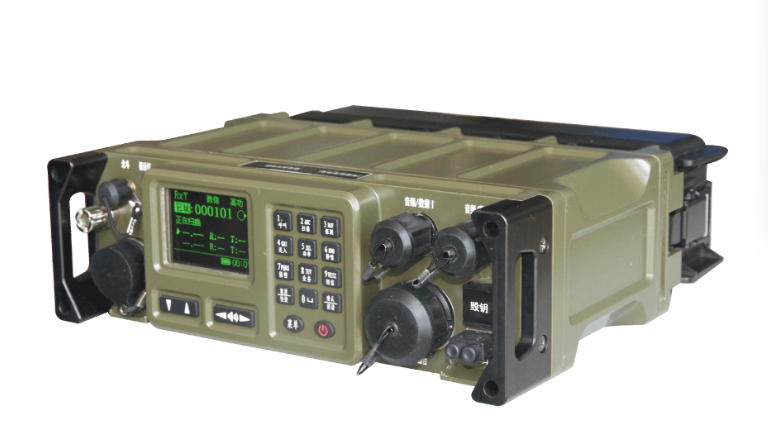

适配机型：兼容任何军民两用短波电台，输入激励功率5瓦-100瓦输出1000瓦等。

测试条件（标准）：

- 环境：25℃，50%RH

- 信号：双音 1kHz 间隔，SSB/CW

- 负载：50Ω 标准负载

- 测量：功率计、频谱仪、网络分析仪
