多模多馈短波天线

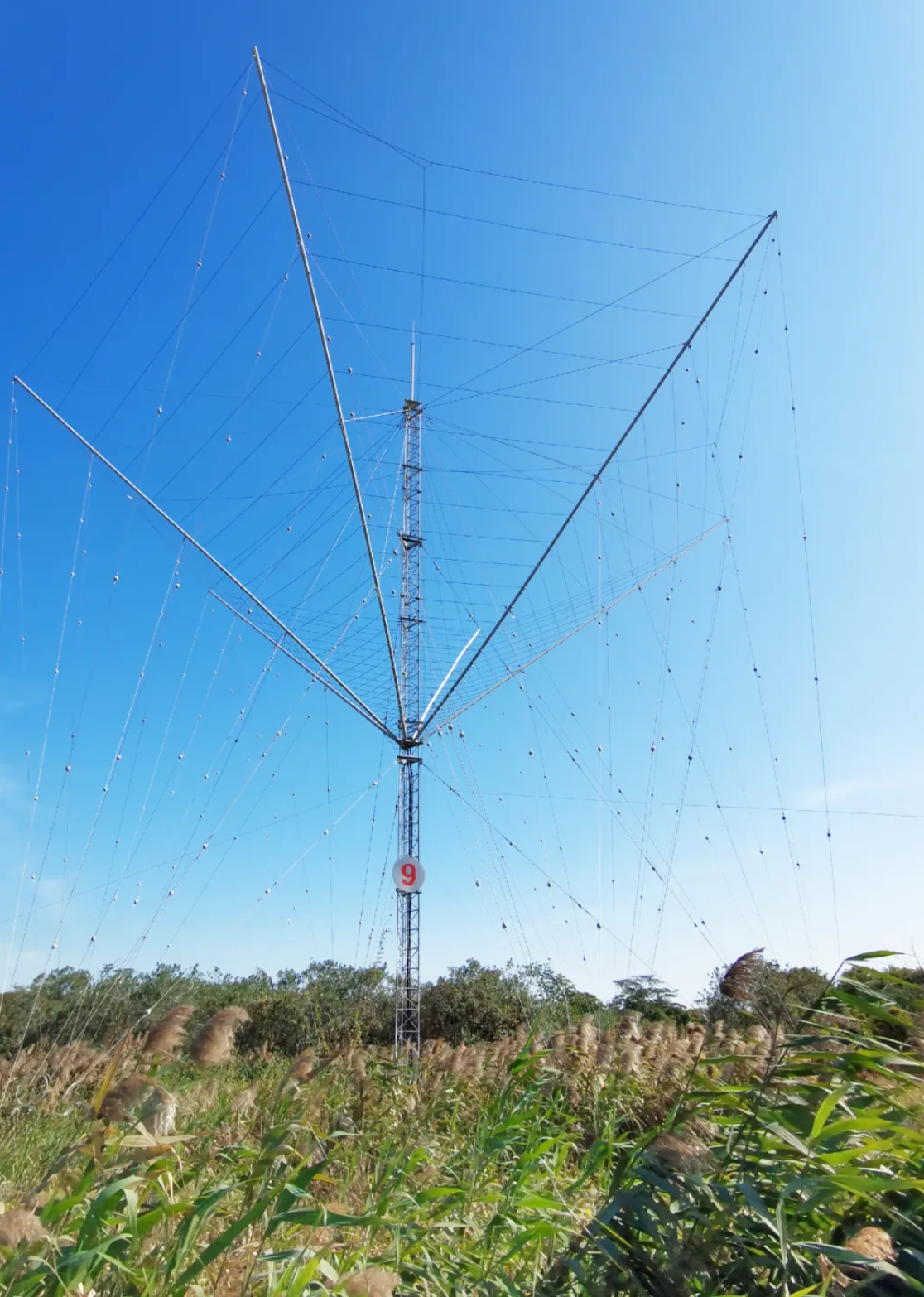

单塔式多模多馈天线应用于天线固定通信台站，可与工作频率2 MHz -30MHz 的各类电台配套使用。该天线由锥形支撑体支撑，4 根振子线从上向下依次盘旋，组成具有3 副天线效能的天线阵，其特殊的结构设计，使天线具有多馈功能（3 路）和多仰角工作模 式（2 种），天线在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，抗极化衰落能力强，收信时噪声电平低，工作频带宽并可免天线调谐。天线可实现远近不同距离的全方位覆盖，不仅可方便用于一点对多点的通信，也可用于覆盖地（海）域通信、 对机动目标通信、备用通信等，是新建、扩建短波通信工程的一种优选天线。

    应用领域

●   短波中近、中远距离固定台大功率通信

主要特点

●   具有多馈功能

●   可多仰角工作

●   工作频段宽

●   可全向通信

●   抗极化衰落能力强

频率范围

2MHz～30MHz，高角模式

4MHz～30MHz，低角模式

输入路数

3路

天线承受功率

每路≤1.6KW（PEP）

极化方式

水平/椭圆极化

方向图

水平近似全向

工作模式

两高一低（T11、T12、T2）

高角模式增益值

1MHz 2dBi；2MHz   4dBi；20MHz 8dBi；（设计保证）

低角模式增益值

1MHz 1dBi；2MHz   2dBi；20MHz 7dBi；（设计保证）

输入端口间隔离度

≥20dB(typ.)

驻波比（VSWR）

≤2.0(typ.)

阻抗

50Ω

接口要求

L27

安全性要求

10级风正常工作，12级风不被破坏（设计保证）

结构尺寸

天线幕孔径：17m   离地高度：4-10.2m

塔架高：15m         占地面积：18×20m2

包装

木质箱包装，标识清楚

相对湿度

≤90%

工作温度

-30℃～+55℃
