三线式短波基站天线

三线式短波基站天线采用三线回环偶极结构，能效高于普通双极宽带天线，不用铺设地线或地网。可根据通信目的选用平拉或倒V架设，兼顾定向和全向，并可以通过改变架设高度和形态获得所需的方向图。

三线天线性能和质量兼优，整体环境特性满足军用和海用要求：①采用特制的高磁通材料和耐高温无感吸收负载，保证全频段低驻波比匹配，显著提高了能效；②承载功率超过同级天线30%；③使用316高标号不锈钢绞线和海用铝材等，耐盐雾锈蚀，抗老化；④绞线结合部采用特殊紧固工艺，抗拉强度高，可抗强台风。

天线的长度可选择22米、25米、30米、50米，峰值功率分为300W、1KW、2KW。

架设方法

天线可根据通信目的选择平拉架设或倒V架设，兼顾定向和全向，并可以通过合理设计架杆高度和形态获得所需的方向图，架设时不用铺设地线或地网。AB230三线天线的长度可选择22米、25米、30米、50米，峰值功率可选择300W、1KW、2KW。

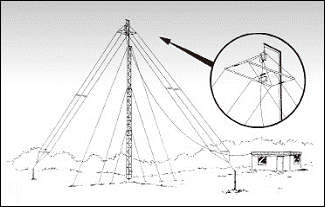

倒V架设：是将天线中部悬挂在架杆顶端，两端斜向拉直。这种方式在12MHz以下工作时，各层仰角的水平方向图接近圆形，适合中距离全向无盲区通信。当频率较高时，低仰角层的水平方向图出现波瓣，故也支持远距离定向通信。中央架杆高度根据振子长度确定 (例如振子长25米，可用9米杆) 。

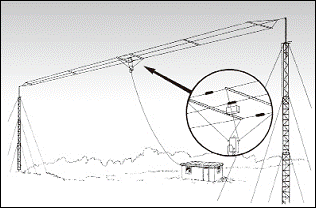

平拉架设：是将天线两端都固定在高杆上。这种方式中仰角以下呈方向性，更适合远距离定向通信；水平方向图在高仰角层接近全向，因此也支持200公里以内全向无盲区通信 。架杆高度与频率和通信距离有关，建议1500公里以内架高7.5米，2500公里架高9米，3000公里架高12米，更远距离架高应为15～20米。
