概述

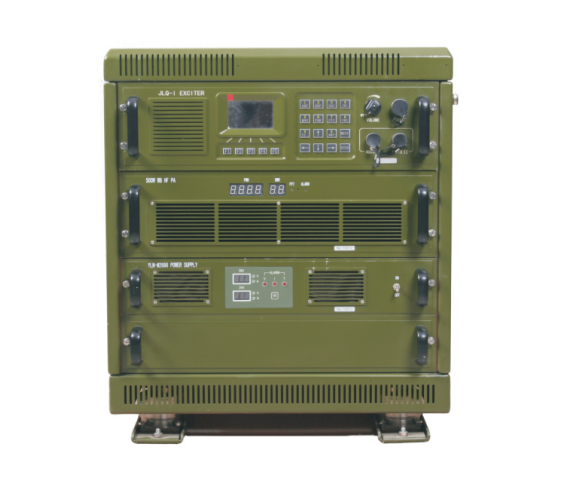

XD-D26型500W短波数字化抗干扰电台是一种新型的短波大功率数字化抗干扰电台，由射频激励器，功
率放大器,供电电源和自动天线调谐器四个功能部分组成。可用于车载，船载及固定台进行中远距离指挥协同
和信息传输。配6米鞭天线通信距离800公里以上，配15米斜天线通信距离1200公里以上，配44米双极天线通
信距离1800公里以上。
该电台通过信道数字化和业务数字化，实现了通信自动化，大幅度提高了通信的质量和抗干扰能力。具有
定频、自动通信功能，可进行模拟话、声码话、数据传输业务，具有软件在线加载、加密、远程遥控、收发短
信等功能。电台配外置自动天线调谐器，可自动调谐各种短波天线。
该电台采用标准机柜结构，各个功能单元采用抽屉结构，便于维修。
整机性能
•频率范围：2.0000~29.9999MHz
•调制方式：USB、LSB、CW
•最大频率误差：±30Hz
•电源：
AC220V±10%
•外形尺寸：
545mm(W)×500mm(D)×600mm(H)
重量：
100kg（含机柜）
2发信机性能
• 功率：
500W
•互调失真：
-30dB
•无用边带抑制：-50dB
•载波抑制：
<-50dB
3接收机性能
灵敏度：USB、LSB<1.0μV(S+N/N=12dB)
CW<0.5μV(S+N/N=12dB)
中频抑制：≥90dB
像频抑制：≥90dB
•音频响应：300Hz~3000Hz内音频输出变化3dB
•谐波总失真系数：5%
4自动通信性能
符合MIL-STD-188-141B标准
5跳频性能
跳频速率：5hop/s、10hop/s、20hop/s三种可选
组网能力：异步网，具有迟入网能力
6 声码话性能
话音编码速率：600bits/s
7数据传输性能
速率：
75/150/300/600/1200/2400bps
纠错方式：ARQ、FEC
8 加密性能（选配）
算法：
AES算法
密钥量：
2256
