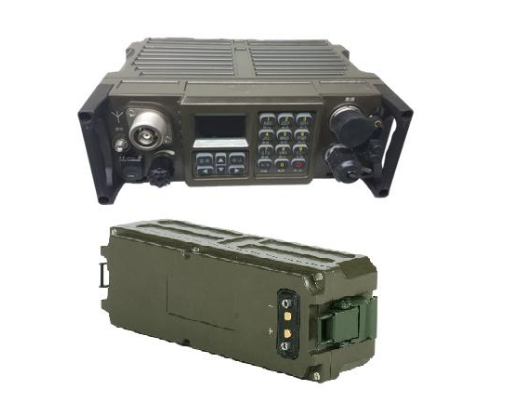

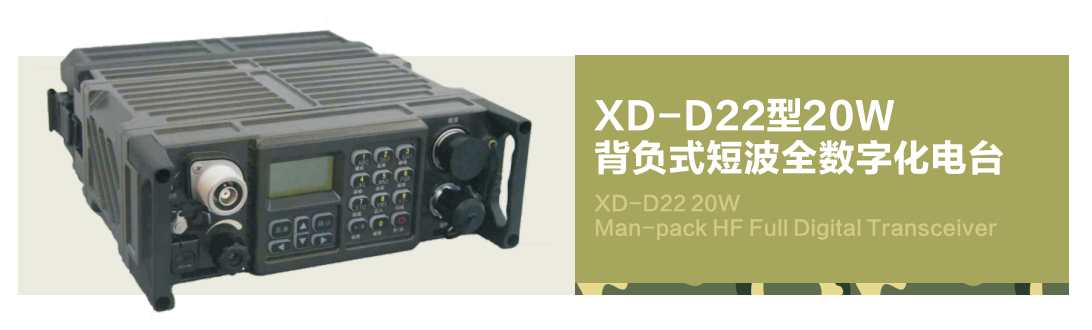

XD-D22A型20W背负式短波全数字化电台是新一代的短波抗干扰通信电台，主要用于近、中距离通信。配3m鞭天线，通信距离15公里以上；配15m斜天线，通信距离200公里以上；配44m双极天线，通信距离500公里以上。
该电台采用先进的软件无线电SDR架构无线电技术，实现了射频数字化、业务功能数字化及通信自动化，具有定频、自动通信功能。可进行模拟话、声码话、数据传输等业务，具有定位、软件在线加载、加密、远程遥控、收发短信等功能。内置自动天线调谐器，可自动调谐各种天线。
该电台采用铝合金套箱式结构，可防潮、防霉、防盐雾。具有体积小、重量轻、操作简便、性能可靠等特点，可满足野外操作使用。
Brief Introduction
As a new generation of HF anti-jamming communication transceiver, XD-
D22 20W Man-pack HF Full Digital Transceiver is mainly used for near and
medium distance communication. Equipped with 3m whip antenna, the
communication distance is more than 15km; equipped with 15m slant
antenna, the communication distance is more than 200km; equipped with
44m dipole antenna, the communication distance is more than 500km.
The transceiver uses advanced SDR and SCA technology to realize RF
digitization, function digitization and communication automation and has
functions of fixed frequency, frequency hopping, automatic communication,
intelligent frequency selection, voice-data encryption, positioning, software
on-line loading, remote control, and SMS to perform analog voice, digital
voice, and data transmission. It has a built-in automatic antenna tuner to
tune all kinds of antennas.
It adopts aluminum die casting structure to be moisture-proof, anti-
mildew, and salt-fog proof. It is small in size, light in weight, easy in
operation and high in reliability, which is suitable for field operation.
1.2 应用场景
单兵背负式使用。
2 主要功能
2.1 通信模式
定频、自动通信（选呼、组呼、群呼）3GALE自适应、跳频、自主选频。
2.2 业务类型
设备具有模拟话、数字话、数据流、数据报、短信等业务。
2.3 信息加密模块（选配）
可内置数字加密模块，实现对数字话、数据的保密通信。
2.4 信息终端
信息终端可通过无线蓝牙接口或有线COM接口与电台通信；
COM口信息终端具有信息显示/存储/查询、数据收发等功能。
2.5 定位功能
电台可显示、上报及调取其它电台卫星定位信息。
2.6 自检功能
电台具有自检的功能，并显示自检结果。
2.7 毁钥及清参功能
电台具有在紧急情况下销毁通信和内置加密模块参数的功能。
2.8 预置信息功能
设备具有预置信息功能；
设备掉电后，预置信息应能维持5年以上。
3 主要技术指标
3.1 整机性能
频率范围：1.6000MHz～29.9999MHz。
调制方式：USB、LSB、CW。
频率间隔：100Hz。
频率稳定度： 1×10-6/d。
预置信道数：100个。
电源适应性：额定工作电压DC 14.4V，电压在DC 12V～16.8V的范围内设备能正常工作。
外形尺寸：226mm（W）×230mm（D）×76mm（H）（含电池）。
216mm（W）×169mm（D）×76mm（H）（不含电池）。
重 量：≤3.9 kg（含电池）。
≤2.8kg（不含电池）。
3.2 接收性能指标
灵敏度：USB/LSB:≤1.0μV(S+N/N=12dB)；
CW:≤0.5μV(S+N/N=12dB)。
音频响应：300Hz～3000Hz内音频输出变化≤3dB
总失真系数：≤3%
音频最大输出：≥50mW (负载600Ω)；
自动增益控制特性：射频输入信号2.5μV～25mV，音频输出变化不大于3dB。
阻塞：≥90dBμV。
接收机功耗：≤5W。
3.3 发信机性能
输出功率：USB、LSB：大功率 20W（峰包功率）
CW：大功率 20W（平均功率）
互调失真：≤-25dB
无用边带抑制：≤－50dB
载波抑制：≤－50dB
发射功耗：≤75W。
3.4 自动天线调谐器能力
匹配天线种类：3m鞭天线、15m斜天线、44m双极天线。
调谐精度：VSWR≤2.0。
调谐时间：不大于2s。
3.5 数字业务性能
3.5.1 数据传输性能
速 率：75/150/300/600/1200/2400bps
纠错方式：ARQ、FE
3.5.2 声码话性能
话音编码速率：600bits/s
3.6 跳频性能（抗干扰能力）
跳频速率：5hop/s、10hop/s、20hop/s三种可选
组网能力：异步网，具有迟入网能力
3.7 加密性能（选配，抗截获能力）
算法：AES
密钥量： 2256
3.8 自主选频性能
探测信号捕获门限: 在信噪比为-5dB 的条件下(高斯白噪声)，可捕获 1.6MHz～30MHz内的任一探测信号，捕获成功率不低于90%；
平均选频建链时间:3-8分钟内，平均选频建链成功率不低于95%；
链路保持:建链后电台具备自动保持通信链路的能力。
建链信道信噪比门限：≤-5dB。
3.9 环境适应性
工作温度：-40℃～+55℃；
贮存温度：-50℃～+65℃；
相对湿度：90%～95%(+40℃)。
