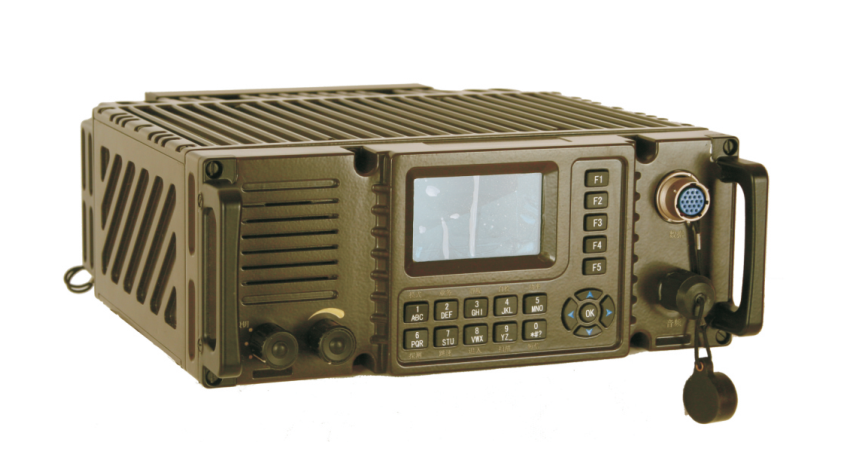

XD-D23型125瓦短波电台

XD-D23型125W短波全数字化电台是一种新型抗干扰短波通信电台，该电台采用最先进的软件SDR架构无线电技术，实现了射频数字化、业务功能数字化及通信自动化，具有定频、跳频、自动控制通信、智能选频功能。可进行模拟话、上边带报、数字话、数据流、数据报等通信。具有加密功能可对话音和数据进行加密。具有体积小、重量轻、性能优异、可靠性高、信道波形可软件编程、易于电台功能扩展和升级等优点。电台配外置自动天线调谐器，可自动调谐各种短波天线，使用15m斜天线，通信距离500公里以上；使用44m双极天线或三线式宽带天线，通信距离1000公里以上。
该电台操作简单、性能可靠，采用模块化结构，便于维护。使用铝合金压铸外壳，密封性能好，可防潮、防霉、防盐雾。
1.2  应用场景
可作为固定台、车载台或船载台使用。
2  主要功能
2.1  通信模式
定频、自动通信（选呼、组呼、群呼）3GALE自适应、跳频、自主选频。

2.2  业务类型
设备具有模拟话、数字话、数据、短信等业务。
2.3  信息加密（选配）
可内置数字加密模块，实现对数字话、数据的保密通信。
2.4  可连接信息终端

• 信息终端可通过IP接口或COM接口与电台通信；
• IP综合信息终端具有信息显示/存储/查询、数据收发、IP话音、地图定位、电台遥控等功能；
• 电台支持安装Android或Windows操作系统的信息终端。

2.5  远程遥控功能

• 通过IP接口设备，遥控终端设备可对电台进行全功能远程遥控操作。
• 通过K接口，遥控终端设备可对电台进行全功能遥控操作，遥控距离不小于3公里。

2.6  卫星定位功能

• 电台具有全球卫星定位功能；
• 电台具有定位信息显示、上报、调取功能；
• IP综合信息终端具有地图定位功能。

2.7  IP接入功能

• 提供标准IP接口，可与IP网络互连；
• 可与IP综合信息终端互联，实现电台远程操作和管理。

2.8  自检功能
电台具有自检功能，并显示自检结果。
2.9  静噪功能
     电台具有音阶式静噪功能。
2.10  毁钥及清参功能
电台具有在紧急情况下销毁通信和内置加密模块参数的功能。
2.11  参数预制保存功能
设备具有预置电台通讯参数的功能；
设备掉电后，预置参数信息应能维持5年以上。
2.12 可编程功能
通过外部注入方式可对电台内的软件进行升级。
3  主要技术指标
3.1  整机性能

• 频率范围： 1.6000MHz～29.9999MHz。
• 调制方式：  USB、LSB、CW。
• 相对最大频率误差：±30Hz。
• 频率间隔：100Hz。
• 频率稳定度： 1×10^-6/d。
• 预置信道数：定频100个，自动通信256个。
• 电    源： DC24V (20V～28V)
• 外形尺寸： 269mm（W）×320mm（D）×103mm（H）。
• 重    量： ≤8.5kg 。

3.2  接收机电性能

• 灵敏度：USB、LSB≤1.0μV（S+N/N=12dB）；

CW≤0.5μV（S+N/N=12dB）。

• 音频响应：300Hz～3000Hz内音频输出变化≤3dB。
• 总失真系数：≤3%。
• 自动增益控制特性：射频输入信号2.5μV～25mV，音频输出≤3dB。
• 音频输出

a)  最大输出电平：≥2.5V（8Ω负载）；
b)  额定输出电平：1V（8Ω负载）。

• 阻塞：≥90dBμV。
• 功    耗： 收信状态不大于14.4W

3.3  发射机电性能

• 输出功率: USB、LSB：大功率125W±1dB（峰包功率）

小功率50W±1dB（峰包功率）
CW：大功率125W±1dB（平均功率）
小功率50W±1dB（平均功率）

• 互调失真：≤-30dB。

• 无用边带抑制：≤－50dB。
• 载波抑制：≤－50dB。
• 谐波抑制：≤-50dB
• 杂散抑制：≤-50dB
• 发射机功耗：≤480W。

3.4  自动天线调谐器能力

• 匹配天线种类：6m鞭天线、15m斜天线、44m双极天线、半环天线（NVIS天线）。
• 调谐精度：VSWR≤2.0。
• 调谐时间：不大于1s；

3.5  数字业务性能
3.5.1  数据传输性能

• 速    率：75/150/300/600/1200/2400bps
• 纠错方式：ARQ、FEC

3.5.2  数字话性能

• 话音编码速率：600bps

3.6  跳频性能

• 跳频速率：5Hop/s、10Hop/s、20Hop/s三种可选
• 组网能力：异步网，具有迟入网能力

3.7  加密性能（选配）

• 算法：AES
• 密钥量： 2²⁵⁶

3.8  智能选频性能（选配）

• 探测信号捕获门限: 在信噪比为-5dB 的条件下(高斯白噪声)，可捕获 1.6MHz～30MHz内的任一探测信号，捕获成功率不低于90%；
• 平均建链时间:3～8分钟内，平均建链成功率不低于95%；
• 链路保持:建链后电台具备自动保持通信链路的能力。
• 建链信道信噪比门限：≤-5dB。

3.9  自动通信性能

• 符合MIL-STD-188-141B标准。

3.10  IP接口性能

• 10/100M自适应以太网接口；
• 语音通信支持SIP协议；
• 数据通信支持MQTT协议。

3.11  环境适应性

• 工作温度：-40℃～+55℃；
• 贮存温度：-50℃～+65℃；
• 相对湿度：90%～95%(+40℃)。
