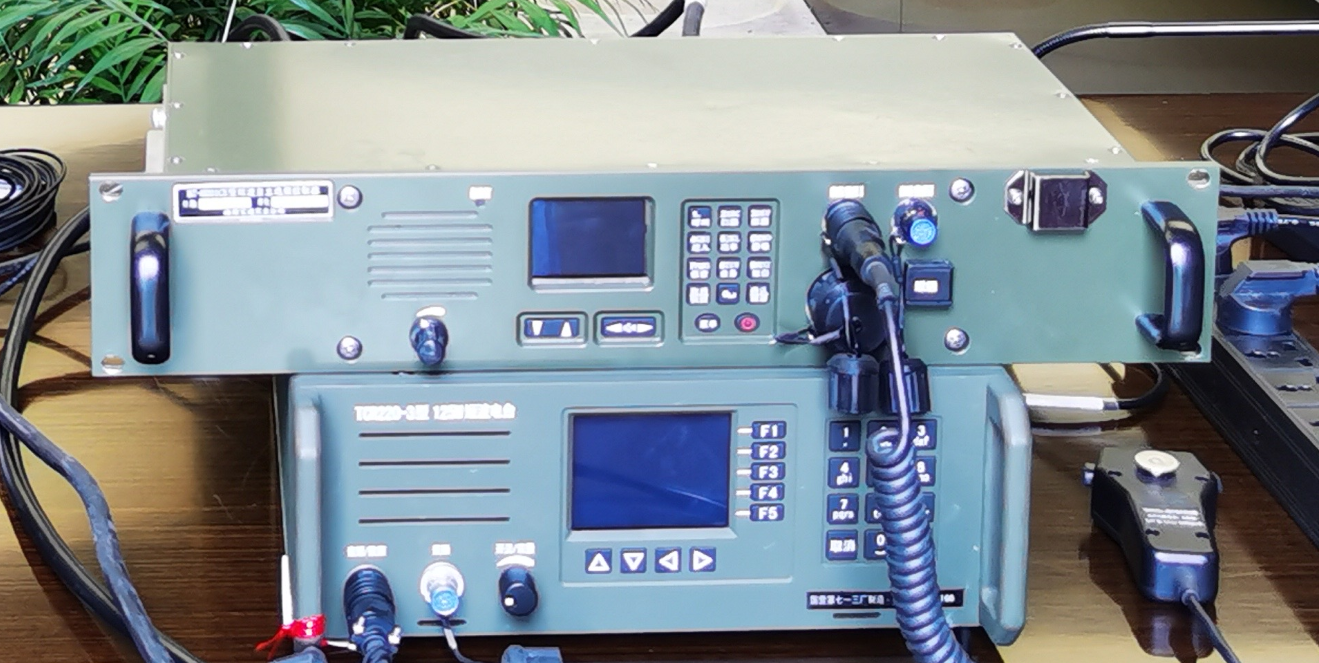

BT-H001CE型自主选频控制器

1、用途

该控制器主要用于对部队现役“九.五”、“十.五”体制125W/400W短波电台进行升级改造，使之可实现自主选频功能并快速建立短波通信链路，提供保密的语音和数据通信业务，进行远、中、近距离通信，适用于组建短波固定或机动短波通信网络，为执行抢险救灾、反恐防暴等行动提供指挥通信保障。

使用该控制器对部队现役“九.五”、“十.五”体制车载125W短波电台进行升级改造，因技术体制要求，必须配接113-1型车载短波天馈线系统，适用于短波近、中、远距离通信，较好地解决了125W车载短波电台盲区通、动中通、山区通等通信难题。

2、短波自主选频控制器关键技术

随着通信电磁环境日趋复杂，短波信道传输稳定性日趋下降，各种噪声干扰越来越严重，短波设备通信的难度越来越大。为了解决短波通信选频和用频的问题，开发了频谱感知自主选频系统，相比现有的短波电台，该系统具有如下独特的创新功能特点：

（1）自主选择通信频率：电台内置全频段扫描接收系统、频谱分析系统和频率探测系统，能通过探测能自主选择通信频率，并能在全频段实时接收探测或呼叫信号，无需预置频率表、无需额外勤务信道保障、不依赖于频率规划、联络文件和操作人员的短波专业能力，快速选择可通信频率并建立链路，使电台使用者象打电话一样操作即可使用电台，简单、易用、好用，大大提高了短波电台的可通率和信号质量。

（2）键链通信业务：电台双方建立通信链路后，可进行实时语音、短信、电文等通信，能满足大部分的应急通信需求。

（3）非建链通信业务：该系统首次应用快速频率捷变技术实现非建链通信功能，其“随遇无序”的用频机制，增加了信号被截获难度；其“优先用频”和“低速硬抗”的一体化设计机制将“短波用频”和“无序频率捷变”相结合，能在复杂电磁环境和敌方“分析压制式”干扰条件下，进行较可靠的近、中、远距离抗干扰通信，可进行非实时语音通信（类拟手机微信语音通信）、短信息通信，以及战场态势监控（指挥中心电台自动索取移动电台的北斗定位信息，并将移动电台行进轨迹标注于终端电子地图上）。特别适用于车辆、舰载、飞机等因快速运动而造成可用通信频率频繁发生变化的工作环境。

（4）自动链路维护：该系统全新设计的自动链路维护功能，在通信链路建立后，电台会在业务空闲时在设定的时间间隔内自动对链路进行维护，若出现信道质量不能满足通信要求时，系统会自动更换到可用信道，使通信链路保持在持续稳定可靠状态。

（5）低信噪比时可通声码话（速率600bps）：通过选择适合短波信道传输的波形和优化编码算法等手段实现声码话性能提升，使声码话接收信噪比可低至-5dB，比现有短波电台的声码话性能提高了5 dB。

（6）高效率报文传输：设计新的数据传输波形和提升编码效率，结合数据传输速率自适应技术（75bps到600bps速率自适应）实现高效率可靠报文传输。

（7）超低速数据报传输：新研制的超低速数据报传输技术，在频率分析过程中可接收低速数据报，接收信噪比可低至-25dB，比现有短波电台的低速数据报传输性能提高了7dB。
